Hapro Atlas handleiding: fietsendrager op de trekhaak gebruiken

Een praktische samenvatting voor wie de Hapro Atlas op de trekhaak wil zetten en de fietsen veilig mee wil nemen op vakantie naar Kroatië.

Over de Hapro Atlas

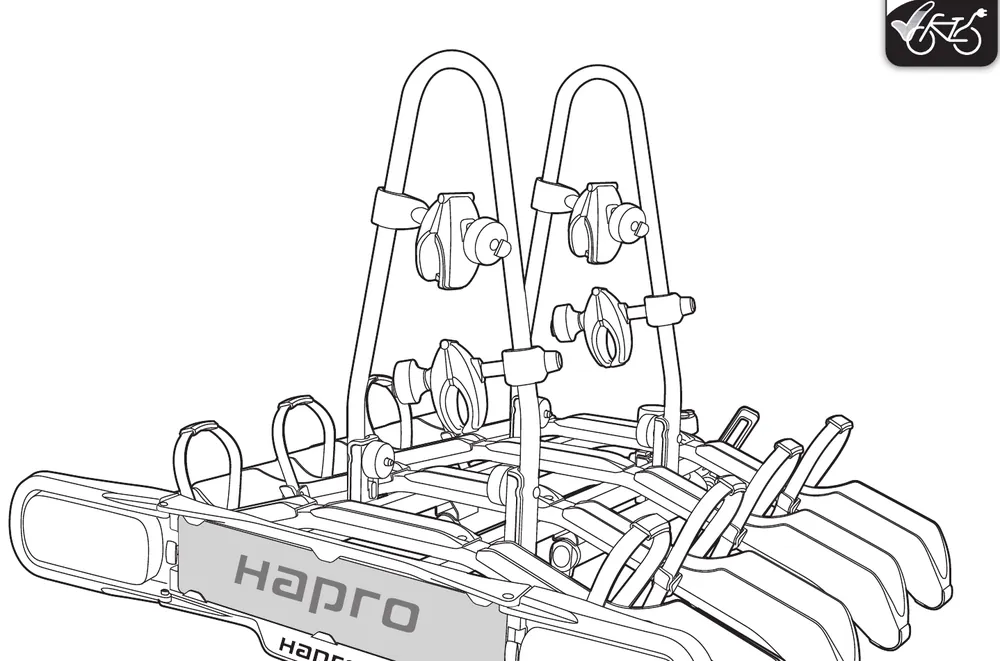

Hapro Atlas Active IV towbar bike carrier, illustration from the official manual — De Hapro Atlas Active IV, een kantelbare fietsendrager voor op de trekhaak. Diagram uit de officiële Hapro-handleiding. Bron: Hapro.

Ga je met de auto en de fietsen naar Kroatië? De Hapro Atlas is een fietsendrager voor op de trekhaak waarmee je meerdere fietsen achter je auto vervoert. De fietsen worden vastgezet met frameklemmen op het frame en met wielriemen om de wielen. De drager is kantelbaar, zodat je bij de kofferbak kunt. Deze pagina helpt je de belangrijkste punten — trekhaakmontage, frameklemmen, wielriemen, kantelen, verlichting en de veiligheidscontroles — te begrijpen voordat je de officiële Hapro-handleiding gebruikt. Het is een praktische samenvatting, geen vervanging van de officiële handleiding: de officiële PDF en de informatie van je auto en trekhaak blijven de bron voor de exacte montage- en veiligheidsinstructies.

In het kort

Product	Hapro Atlas (deze uitleg is gebaseerd op de Atlas Active IV 13P)
Type	Kantelbare fietsendrager voor op de trekhaak, geschikt voor e-bikes
Gebruik	Fietsen meenemen met de auto, bijvoorbeeld op vakantie naar Kroatië
Eigen gewicht	23,6 kg (Atlas Active IV, volgens de handleiding)
Aantal fietsen	Max. 4 fietsen (elk max 15 kg) of max. 2 e-bikes (elk max 30 kg) (volgens de handleiding)
Max. belasting	Afhankelijk van de toegestane kogeldruk van je trekhaak: kogeldruk min het eigen gewicht (23,6 kg), tot maximaal 60 kg (volgens de handleiding)
Frameklem geschikt voor	Framebuis Ø 25–72 mm, klem onder max. 30° (volgens de handleiding)
Trekhaakkogel	Ø 50 mm kogel, vrije kogelhals > 65 mm (volgens de handleiding)
Aansluiting	13-polige stekker (13-pin)
Belangrijk	Controleer altijd je auto, de trekhaak en de toegestane kogeldruk, de fietscompatibiliteit, de maximale belasting én de officiële handleiding

De genoemde specificaties horen bij de Hapro Atlas Active IV; andere Atlas-modellen (bijvoorbeeld Active, Premium of XFold) kunnen afwijken. Controleer altijd de handleiding en de gegevens van jouw eigen model. We noemen hier geen automodellen of specificaties die niet in de officiële Hapro-bron staan.

Volg altijd de officiële Hapro-handleiding en de informatie van je auto en trekhaak. Controleer vóór vertrek de toegestane kogeldruk van je trekhaak en de maximale belasting van de drager, en overschrijd die nooit.

Onderdelen in één oogopslag

Bekijk bij het uitpakken welke onderdelen bij de drager horen, zodat je ze bij montage en gebruik herkent. De belangrijkste delen zijn:

Draagframe met trekhaakbevestiging die op de kogel van de trekhaak klemt
Wielgoten met wielriemen om de wielen vast te zetten
Fietsbeugels met frameklemmen voor het vastzetten van de fietsen op het frame
Verlichtingsbalk en kentekenplaathouder met 13-polige stekker voor de auto
Sloten met sleutels (noteer je sleutelnummer) en de kantelhendel voor kofferbaktoegang

Past de Hapro Atlas op jouw auto en trekhaak?

Een trekhaakdrager werkt alleen als je auto en trekhaak er geschikt voor zijn. Ga er niet vanuit dat elke trekhaak of auto zomaar past. Controleer daarom vooraf zorgvuldig:

Trekhaak en kogeldruk: je trekhaak moet het gewicht van de drager (23,6 kg) plus de fietsen kunnen dragen. De maximale belasting hangt af van de toegestane kogeldruk van je trekhaak min het eigen gewicht van de drager, tot maximaal 60 kg. Gebruik een kogel van Ø 50 mm met een vrije kogelhals van meer dan 65 mm.
Elektrische aansluiting: de verlichting werkt via de 13-polige stekker. Heeft je auto een 7-polige aansluiting, dan is een verloopstekker nodig. Controleer welke aansluiting jouw auto heeft.
Fietsen: de frameklemmen zijn bedoeld voor een framebuis van Ø 25–72 mm (klem onder max. 30°). Klem nooit op een kwetsbaar deel van het frame en houd je aan max. 15 kg per fiets (of 30 kg per e-bike).
Officiële Hapro-informatie: raadpleeg de officiële handleiding van jouw specifieke Atlas-model.

We doen hier geen uitspraken over specifieke automodellen of trekhaken. De officiële Hapro-bron en de gegevens van je voertuig zijn leidend.

Fietsendrager monteren in grote lijnen

Hieronder de logica van de montage op de trekhaak. Volg voor de exacte handelingen en de vergrendeling altijd de officiële Hapro-instructies.

Lees eerst de officiële handleiding en controleer je trekhaak en de toegestane kogeldruk.
Plaats de drager op de trekhaakkogel en zet hem vast volgens de instructies, tot de bevestiging goed sluit.
Controleer of de drager niet kan bewegen en stevig op de trekhaak zit; schud er voorzichtig aan om dit te testen.
Vergrendel de bevestiging met de sleutel.
Sluit de stekker aan en controleer dat alle lichten werken.
Doe een laatste veiligheidscontrole voordat je de fietsen plaatst en wegrijdt.

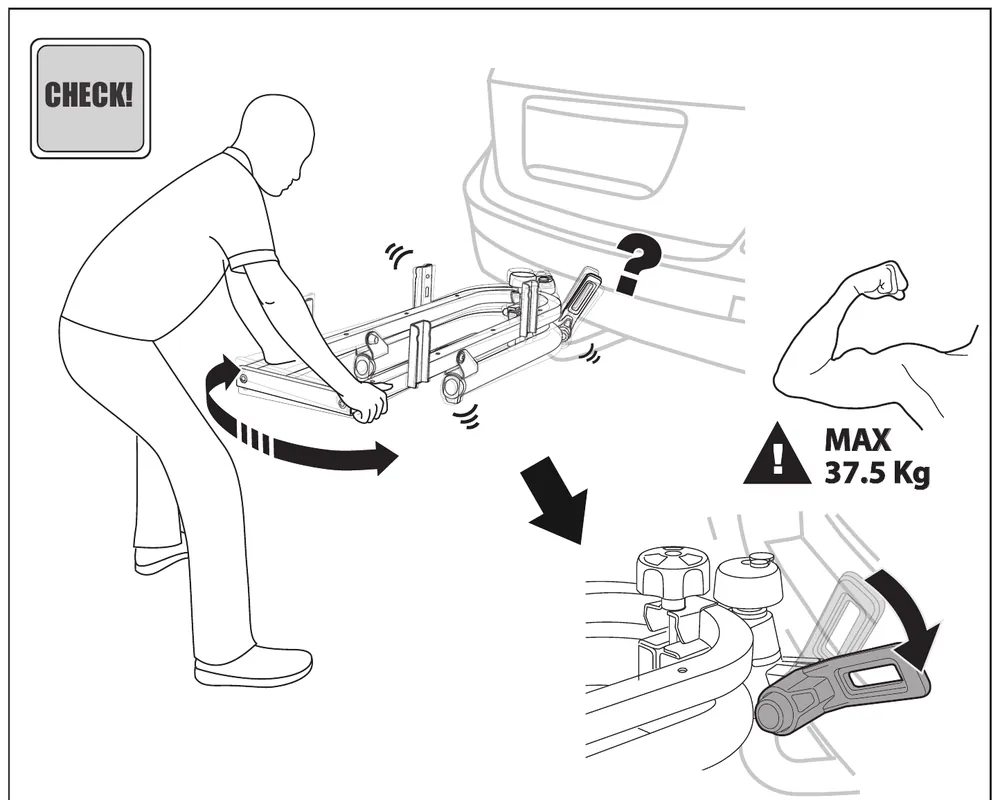

Hapro Atlas manual: check that the carrier is firmly attached to the towbar and close the coupling lever — Controleer of de drager stevig op de trekhaak zit, sluit de koppelhendel en vergrendel met de sleutel. Diagram uit de officiële Hapro-handleiding. Bron: Hapro. Raadpleeg altijd de officiële handleiding voor de volledige instructies.

Fietsen plaatsen en vastzetten

Als de drager stevig op de trekhaak staat, plaats je de fietsen. De Atlas houdt elke fiets vast met een fietsbeugel/frameklem op het frame en met wielriemen om de wielen. Wissel de fietsen om en om van richting, zodat sturen en zadels elkaar niet raken.

Plaats elke fiets zorgvuldig in de wielgoten.
Zet de frameklem op een stevig, recht deel van het frame (Ø 25–72 mm, onder max. 30°) — niet op kwetsbare of geveerde delen.
Draai de klem alleen aan zoals de handleiding aangeeft en vergrendel met de sleutel.
Zet de wielen vast met de wielriemen en trek ze strak.
Controleer dat de fietsen stabiel staan en elkaar niet raken, en verwijder losse accessoires (mand, tas, kinderzitje, e-bike-accu).

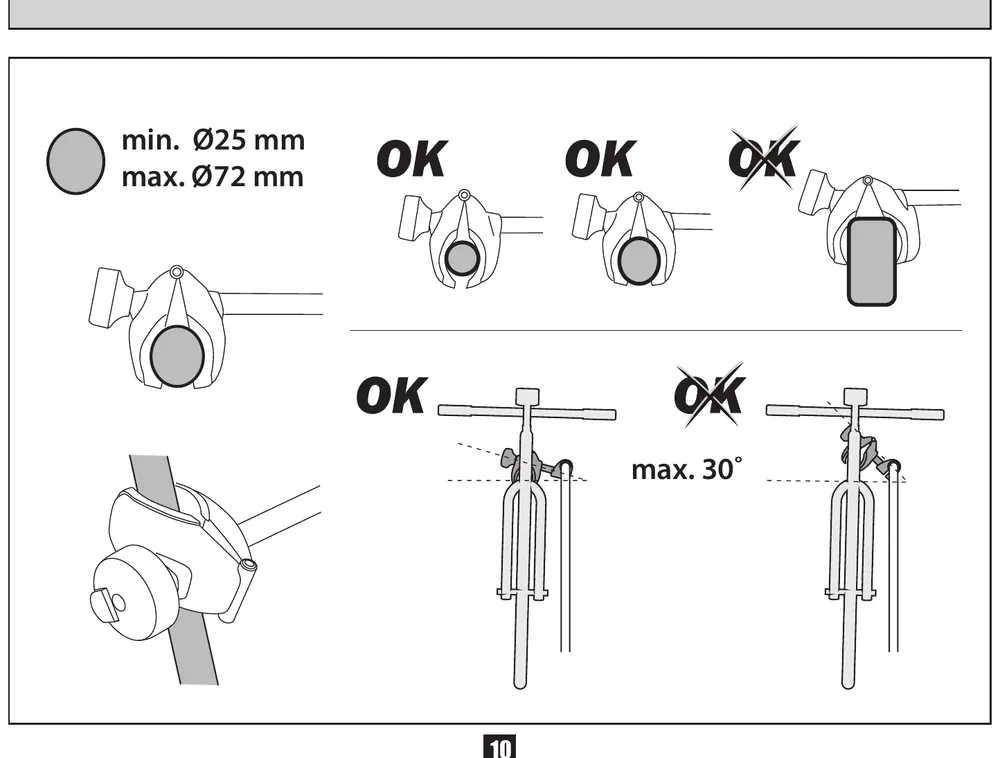

Hapro Atlas manual: frame clamp fits tubes of 25-72 mm at a maximum 30 degree angle, with correct and incorrect positions — De frameklem is geschikt voor een framebuis van Ø 25–72 mm, geklemd onder maximaal 30°; klem op een stevig framedeel. Diagram uit de officiële Hapro-handleiding. Bron: Hapro.

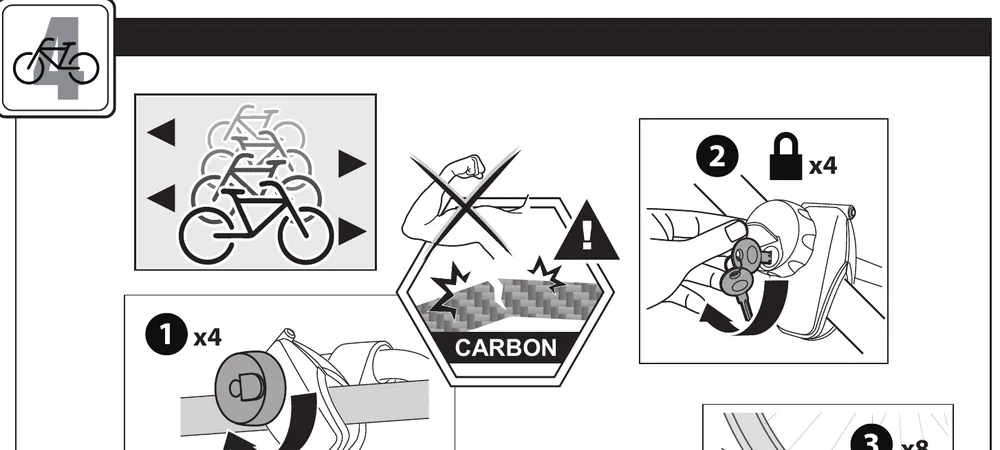

Hapro Atlas manual: tighten the frame clamps, lock them, and secure the wheels with the wheel straps — Zet de frameklemmen vast, vergrendel ze en zet de wielen vast met de wielriemen (let op de carbon-waarschuwing). Diagram uit de officiële Hapro-handleiding. Bron: Hapro.

Kantelen, verlichting en veiligheid

De Atlas is kantelbaar, zodat je ook met fietsen erop bij de kofferbak kunt. Verlichting en kenteken moeten altijd goed zichtbaar en aangesloten zijn.

Gebruik de kantelfunctie alleen zoals de handleiding aangeeft en laat de drager na het kantelen weer goed vastzetten.
Controleer de verlichting en de kentekenplaat: alle lichten moeten werken en het kenteken moet leesbaar zijn.
Zorg dat alles goed vastzit voordat je wegrijdt.
Rijd niet weg als er iets los aanvoelt; controleer de drager ook tijdens pauzes.

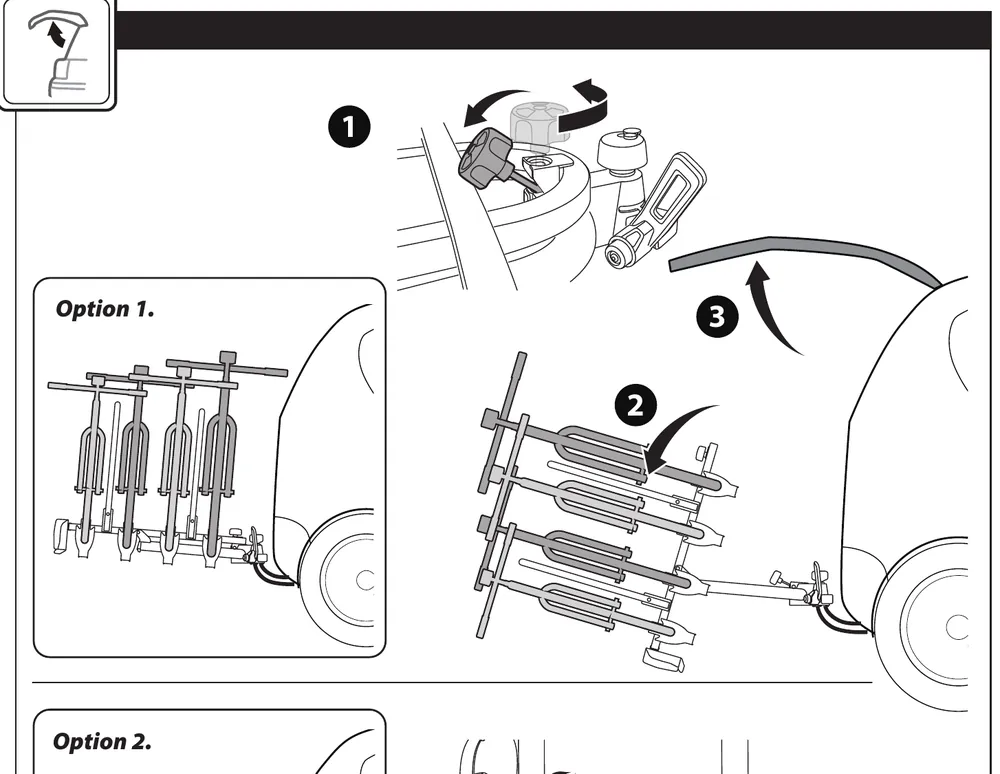

Hapro Atlas manual: tilting the loaded carrier down for access to the boot — De drager (met fietsen) kantelen voor toegang tot de kofferbak, en daarna weer terugzetten. Diagram uit de officiële Hapro-handleiding. Bron: Hapro.

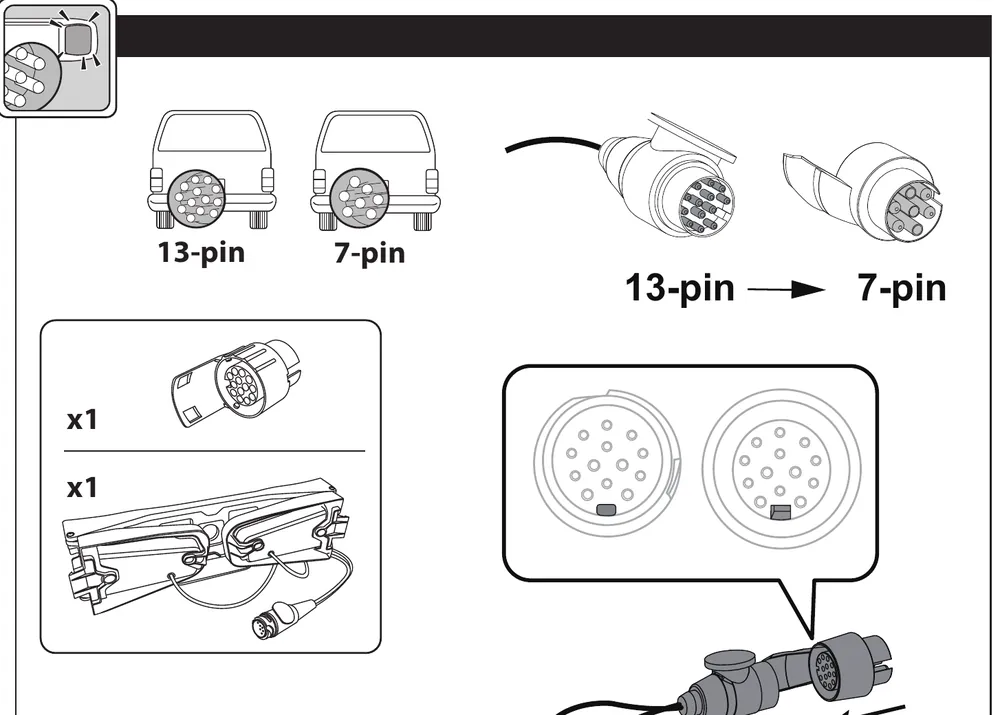

Hapro Atlas manual: 13-pin and 7-pin plug identification and connecting the electrical plug — Sluit de 13-polige stekker aan (bij een 7-polige auto-aansluiting is een verloop nodig) en controleer de verlichting. Diagram uit de officiële Hapro-handleiding. Bron: Hapro.

Veilig rijden naar Kroatië

Fietsen op de trekhaak veranderen het rijgedrag, de lengte en het verbruik van je auto. Houd je aan de grenzen uit de handleiding:

Een lange rit betekent herhaald controleren: check de drager, de frameklemmen en de wielriemen vóór vertrek en bij elke tussenstop.
Pas je snelheid aan bij zijwind, hobbels en glad wegdek en houd je aan de snelheidsadviezen uit de handleiding en de lokale regels.
Blijf binnen de maximale belasting: max. 15 kg per fiets (of 30 kg per e-bike), totaal max. 60 kg en binnen de toegestane kogeldruk van je trekhaak.
Houd rekening met de extra lengte bij parkeren, veerboten, tolpoorten en de slagboom van de camping.
Berg losse accessoires (fietstassen, pomp, fietscomputer, kinderzitje, e-bike-accu) op in de auto.
Houd de officiële handleiding en de sleutel bij de hand tijdens de reis.

Veelgemaakte fouten

De trekhaakcompatibiliteit en de toegestane kogeldruk niet controleren.
De drager niet goed op de trekhaak vastzetten of niet vergrendelen.
De fietsen verkeerd of niet om en om op de wielgoten plaatsen.
De frameklem op een kwetsbaar of geveerd deel van het frame zetten.
De wielriemen vergeten of niet strak genoeg aantrekken.
Losse accessoires of de e-bike-accu aan de fiets laten zitten.
De verlichting en het kenteken niet controleren.
Na de eerste kilometers niet opnieuw controleren.
De kantelfunctie gebruiken zonder de drager daarna goed vast te zetten.

🚗 Onderweg naar Kroatië

De rit is lang. Plan pauzes en controleer bij elke stop de frameklemmen, de wielriemen en de bevestiging op de trekhaak.
Hitte en zon: op zomerse snelwegen kunnen riemen iets zetten; check ze bij de eerste tankstop. Houd de drager weg van een hete uitlaat.
Denk aan de extra lengte achter je auto bij tolpoorten, veerboten, parkeerplaatsen en de slagboom van de camping.
Berg losse spullen op in de auto en houd rekening met meer verbruik en meer gevoeligheid voor zijwind op bruggen en open stukken.

Ook handig voor je reis naar Kroatië

Fietsen & fietsendragers Reisuitrusting Met de auto naar Kroatië Paklijst Kroatië

📄 Bron en officiële handleiding

Deze uitleg is gebaseerd op de officiële Hapro-handleiding. Raadpleeg altijd de officiële Hapro-handleiding voor de volledige montage-, veiligheids- en gebruiksinstructies en controleer je auto, trekhaak en de toegestane kogeldruk. Dit is een praktische samenvatting, geen vervanging van de officiële documentatie. Bekijk de originele Hapro Atlas Active IV-handleiding (PDF) en de officiële VDL Hapro fietsendragers.

Veelgestelde vragen

Past de Hapro Atlas op elke trekhaak?

Nee, niet zomaar. Je trekhaak en auto moeten geschikt zijn: een kogel van Ø 50 mm met een vrije kogelhals van meer dan 65 mm, en de toegestane kogeldruk moet het gewicht van de drager (23,6 kg voor de Active IV) plus de fietsen aankunnen. Controleer de kogeldruk van jouw trekhaak en de officiële Hapro-informatie voordat je de drager gebruikt.

Hoeveel fietsen kun je op de Hapro Atlas meenemen?

Volgens de handleiding neemt de Atlas Active IV maximaal 4 fietsen mee (elk max 15 kg) of maximaal 2 e-bikes (elk max 30 kg), met een totale belasting van maximaal 60 kg. Blijf altijd binnen de toegestane kogeldruk van je trekhaak. Andere Atlas-modellen kunnen een ander aantal aankunnen.

Kun je e-bikes meenemen op de Hapro Atlas?

De Atlas Active IV is geschikt voor e-bikes: maximaal 2 e-bikes van elk 30 kg. Haal de accu er vóór het rijden af en berg die in de auto op, en controleer of het totaalgewicht binnen de kogeldruk van je trekhaak blijft.

Hoe zet je fietsen vast op de Hapro Atlas?

Je plaatst elke fiets in de wielgoten, zet de frameklem op een stevig framedeel (Ø 25–72 mm, onder max. 30°), vergrendelt de klem en zet de wielen vast met de wielriemen. Plaats de fietsen om en om en controleer daarna of ze stabiel staan.

Kun je de drager kantelen met fietsen erop?

De Atlas is kantelbaar zodat je bij de kofferbak kunt, ook met fietsen erop. Gebruik de kantelfunctie alleen zoals de handleiding aangeeft en laat de drager na het kantelen weer goed vastzetten voordat je verder rijdt.

Waar moet je op letten bij verlichting en kenteken?

De verlichting werkt via de 13-polige stekker; heeft je auto een 7-polige aansluiting, dan gebruik je een verloopstekker. Controleer vóór vertrek of alle lichten werken en of de kentekenplaat goed en leesbaar in de houder zit.

Moet je de fietsendrager onderweg controleren?

Ja. Controleer de drager, de frameklemmen en de wielriemen vóór vertrek en bij elke tussenstop. Trillingen en hitte op een lange snelwegrit kunnen ervoor zorgen dat iets losser gaat zitten.

Vervangt deze uitleg de officiële Hapro handleiding?

Nee. Dit is een praktische samenvatting op basis van de Hapro Atlas Active IV-handleiding. Voor de exacte montage op jouw auto en trekhaak, de bevestiging en alle veiligheidsinstructies volg je altijd de officiële Hapro-handleiding van jouw model en de informatie van je voertuig.
